机械硬盘和固态硬盘

机械硬盘(HDD):

Hard Disk Drive,即是传统普通硬盘,主要由:盘片,磁头,盘片转轴及控制电机,磁头控制器,数据转换器,接口,缓存等几个部分组成。机械硬盘中所有的盘片都装在一个旋转轴上,每张盘片之间是平行的,在每个盘片的存储面上有一个磁头,磁头与盘片之间的距离比头发丝的直径还小,所有的磁头联在一个磁头控制器上,由磁头控制器负责各个磁头的运动。磁头可沿盘片的半径方向运动,加上盘片每分钟几千转的高速旋转,磁头就可以定位在盘片的指定位置上进行数据的读写操作。数据通过磁头由电磁流来改变极性方式被电磁流写到磁盘上,也可以通过相反方式读取。硬盘为精密设备,进入硬盘的空气必须过滤

固态硬盘(SSD):

Solid State Drive,用固态电子存储芯片阵列而制成的硬盘,由控制单元和存储单元(FLASH芯片、 DRAM芯片)组成。固态硬盘在接口的规范和定义、功能及使用方法上与普通硬盘的完全相同,在产品外形和尺寸上也与普通硬盘一致设备文件

相较于HDD, SSD在防震抗摔、传输速率、功耗、重量、噪音上有明显优势, SSD传输速率性能是HDD的2倍。相较于SSD, HDD在价格、容量、使用寿命上占有绝对优势

硬盘有价,数据无价,目前SSD不能完全取代HHD

硬盘接口类型

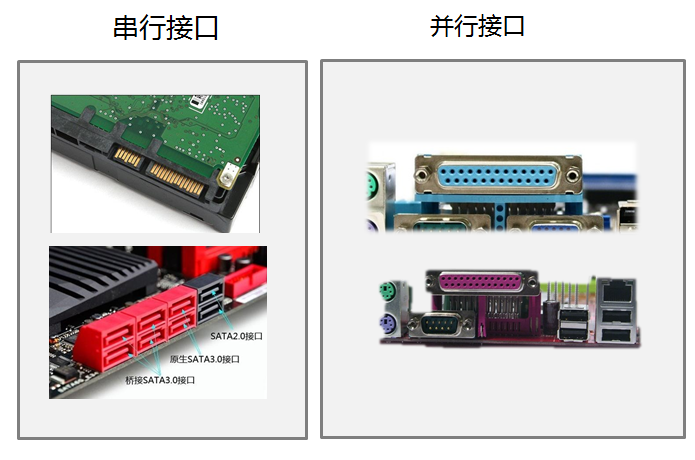

并行:

    IDE: 133MB/s

    SCSI: 640MB/s


串口:

    SATA: 6Gbps

    SAS: 6Gbps

    USB: 480MB/s

    rpm: rotations

    per minute


硬盘存储术语

    head:磁头

    track:磁道

    cylinder: 柱面

    sector: 扇区, 512bytes(mbr)


在linux设备上,磁盘是有设备编号的

设备号码:

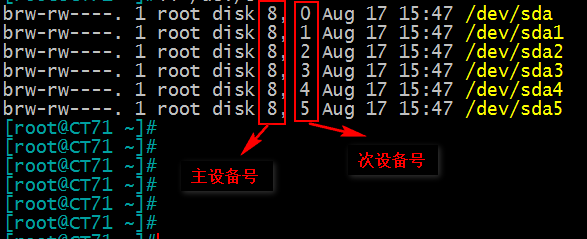

    主设备号: major number, 标识设备类型

    次设备号: minor number, 标识同一类型下的不同设备


磁盘设备的设备文件命名: /dev/DEV_FILE

    SCSI, SATA, SAS, IDE,USB: /dev/sd

虚拟磁盘: /dev/vd

不同磁盘标识: a-z,aa,ab…

    /dev/sda, /dev/sdb, ...

同一设备上的不同分区: 1,2, ...

    /dev/sda1, /dev/sda5

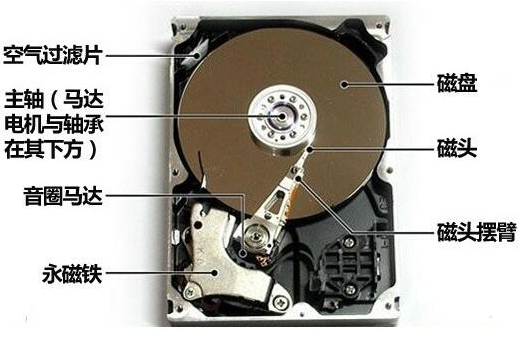

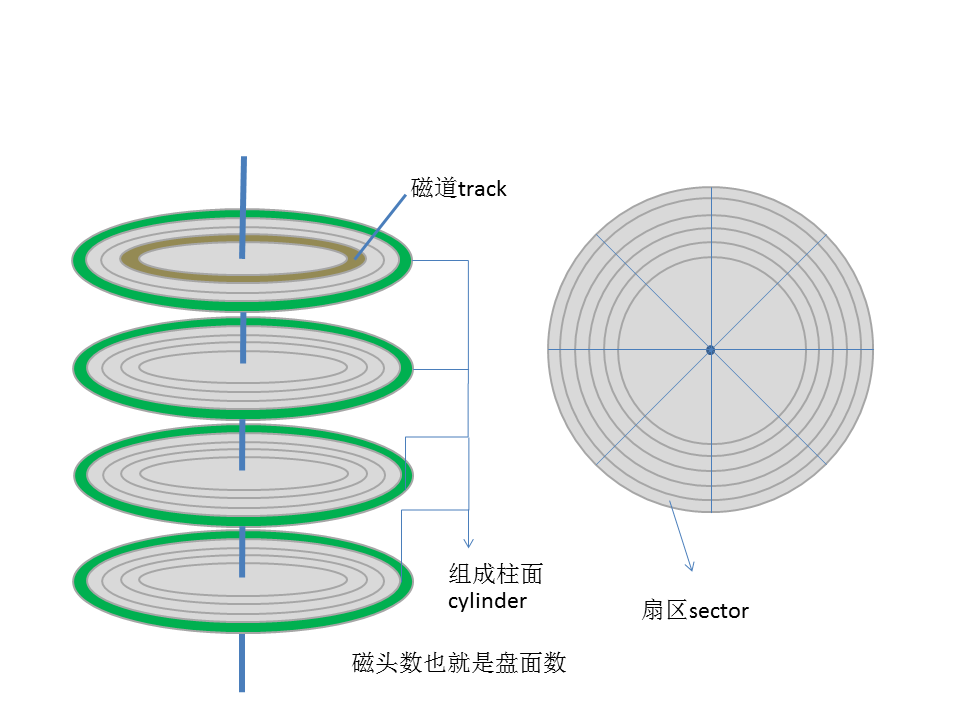

机械硬盘结构

CHS/LBA寻址

CHS

    C:cylinder

    H:head

    S:sector

        采用24bit位寻址

        其中前10位表示cylinder,中间8位表示head,后面6位表示sector。

一个柱面大小:

    512bytes(sector) * 2^6(sector/track) * 2^8(head)

    =8388608bytes=8192Kb=8Mb

    最大寻址空间8GB

LBA(logical block addressing)

    LBA是一个整数,通过转换成CHS格式完成磁盘具体寻址

    LBA采用48个bit位寻址

    最大寻址空间128PB

由于CHS寻址方式的寻址空间在大概8GB以内,所以在磁盘容量小于大概8GB时,可以使用CHS寻址方式或是LBA寻址方式;在磁盘容量大于大概8GB时,则只能使用LBA寻址方式

CHS与LBA转换

    #c、#h、#s分别是磁柱、磁头、扇区的编号

    #lba是逻辑区块编号

    H=heads per cylinder,每个磁柱的磁头数

    S=sectors per track,每磁道的扇区数

        #lba=(#c*H+#h)*S+#s-1

    LBA可用以下公式对应到CHS:

        #c=#lba/(S*H)

        #h=(#lba/S)%H

        #s=(#lba%S)+1

例如:

    CHS总数=[600, 10, 84],求#lba=1234所对应的CHS编号:

        #c=1234/(84*10)=1

        #h=(1234/84)%10=4

        #s=(1234%84)+1=59

所以:

    #chs=(1, 4, 59)

磁盘分区

为什么分区

    优化I/O性能

    实现磁盘空间配额限制

    提高修复速度

    隔离系统和程序

    安装多个OS

    采用不同文件系统

分区方式

    两种分区方式: MBR, GPT

MBR分区格式

    MBR: Master Boot Record, 1982年, 使用32位表示扇区数, 分区不超过2T

如何分区:按柱面

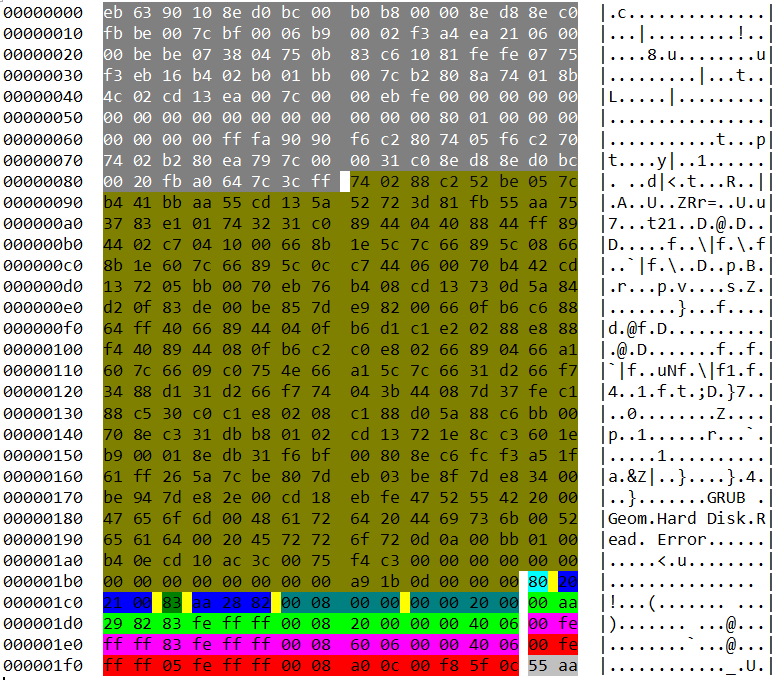

0磁道0扇区: 512bytes

    446bytes: boot loader

    64bytes:分区表

    16bytes: 标识一个分区

    2bytes: 55AA

4个主分区; 3主分区+1扩展(N个逻辑分区)

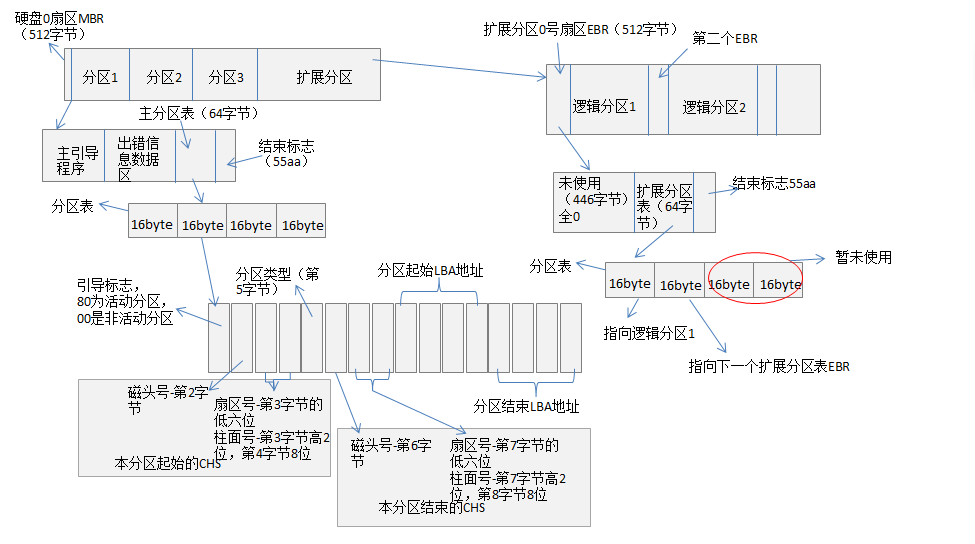

标准的MBR结构


位址功能描述
0000-0088主引导程序主引导程序
0089-01BD出错信息数据区出错区
01BE-01CD分区116字节)分区表
01CE-01DD分区216字节)
01DE-01ED分区316字节)
01EE-01FD分区416字节)
01FE55结束标志
01FFaa

硬盘分区结构信息



存储字节数内容及含义
1字节引导标志,值为80H表示活动分区,00H表示非活动分区
2,3,4字节

本分区的起始磁头号,扇区号,柱面号。其中:

磁头号-2字节

扇区号-3字节的低六位

柱面号-3字节高2位,第4字节8

5字节

分区类型符:

00H-表示该分区未使用

06H-FAT16基本分区

0BH-FAT32基本分区

05H-扩展分区

07H-NTFS分区

0FH-LBA模式)扩展分区(83Hlinux分区)

6,7,8字节


本分区的结束磁头号,扇区号,柱面号。其中:

磁头号-6字节

扇区号-7字节的低六位

柱面号-7字节高2位,第8字节8


9,10,11,12字节分区起始相对扇区号
13,14,15,16字节分区总的扇区数

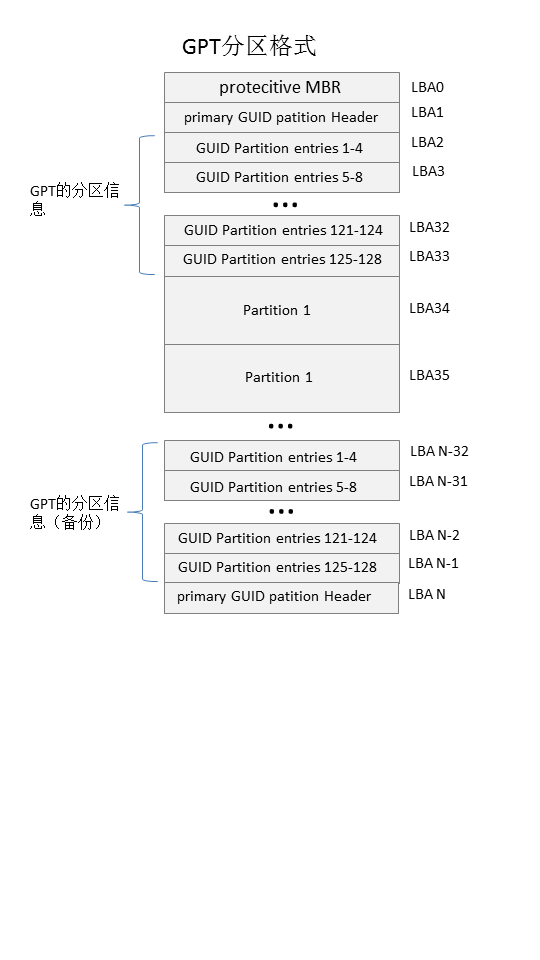

GPT分区格式

GPT:GUID(Globals Unique Identifiers)

    partitiontable 支持128个分区,使用64位,支持8Z(512Byte/block ) 64Z (4096Byte/block)使用128位UUID(Universally Unique Identifier) 表示磁盘和分区 GPT分区表自动备份在头和尾两份,并有CRC校验位UEFI (统一扩展固件接口)硬件支持GPT,使操作系统启动

    GPT的分区信息是在分区中,而不象MBR一样在主引导扇区,为保护GPT不受MBR类磁盘管理软件的危害,GPT在主引导扇区建立了一个保护分区(Protective MBR)的MBR分区表(此分区并不必要),这种分区的类型标识为0xEE,这个保护分区的大小在Windows下为128MB,Mac OS X下为200MB,在Window磁盘管理器里名为GPT保护分区,可让MBR类磁盘管理软件把GPT看成一个未知格式的分区,而不是错误地当成一个未分区的磁盘。

    另外,为了保护分区表,GPT的分区信息在每个分区的头部和尾部各保存了一份,以便分区表丢失以后进行恢复。


转载出处:http://www.cnblogs.com/duzhaoqi/p/7392327.html
